告警一堆却看不出影响范围？ ——树管边界、图管状态，网络拓扑一眼定位

先说结论

网络拓扑不是画一张好看的架构图，而是把网络区域、站点、设备、链路和责任边界组织成可监控、可下钻、可授权的运维视图。

适用场景

适用于多站点、多网络区域、多厂商设备、总部与分支级联的交通、电力、金融、集团企业等客户环境。这类客户的网络关系靠图纸和人工记忆维护，故障定位和权限管理都容易失真。

为什么要建设网络拓扑

网络结构在Excel和个人经验里，故障定位只能靠电话夜间站点中断，值班工程师同时收到交换机Down、链路超时、应用不可达告警，却看不到设备连线、端口状态和影响范围，只能从站点、运营商到核心机房逐级确认，半小时仍难定界。这种环境的通病是：

• 定位慢：链路关系靠记忆和电话，平均30分钟以上，容易误判错派
• 权责乱：拓扑被跨组误改，故障后互相推诿
• 专线没人认：两端分属不同单位，中断后无人处理
• 巡检累：多厂商设备逐台登录，耗大半天还漏检

网络拓扑把分散的链路关系、实时状态和责任边界，统一成一张可直接排障的全景图。

核心设计思路

树管「边界与归属」，图管「结构与状态」——树的层级对齐排障路径和授权颗粒度，图按「总图统览、子图下钻」分层。

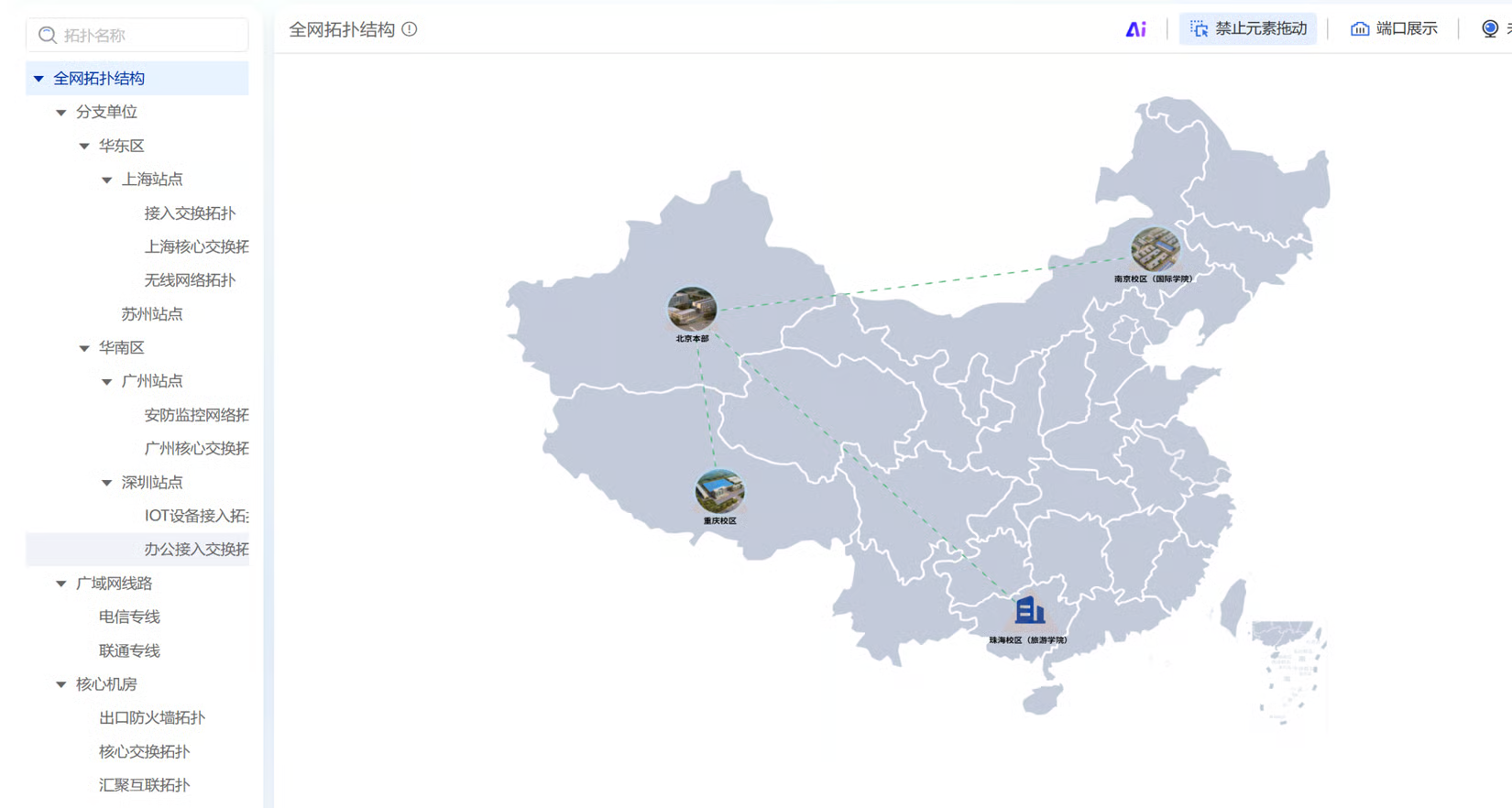

01 规划网络拓扑目录树

设计原则：排障路径是”哪个区域→哪个站点→哪类设备”，树的每层对应一步；目录即授权颗粒度，按目录授权，不逐图配权限。广域网专线单独建公共目录，避免两端归属争议。

02 校准真实连接关系

思路：调研摸底→自动发现打底→手工补齐盲区→分层建图、绑定指标。

• 调研：获取最新的网络架构图和设备清单（IP、SNMP团体字、型号），确认专线走向。

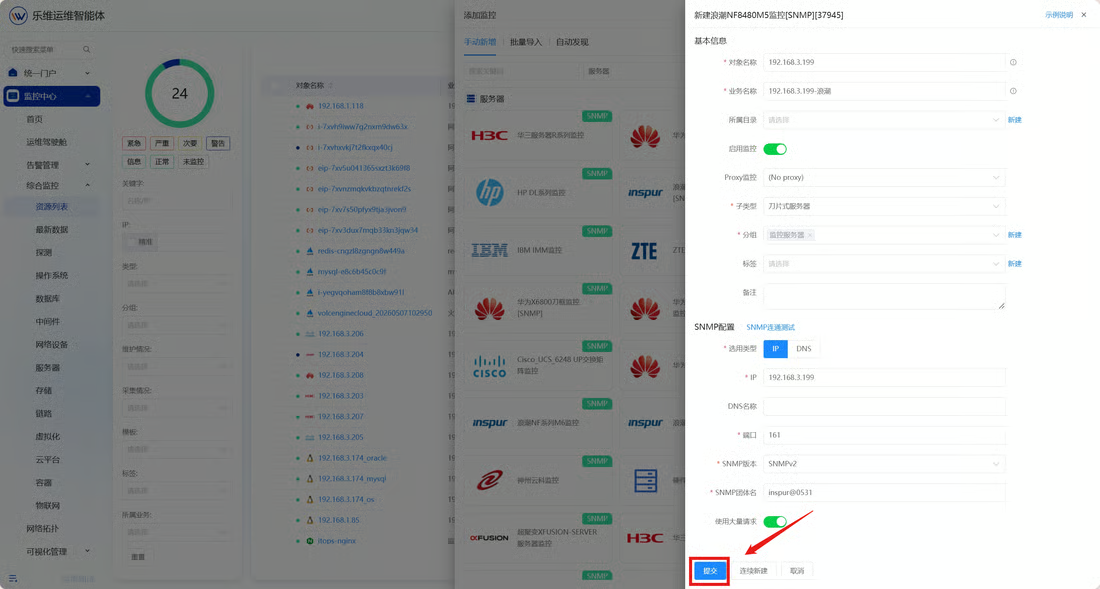

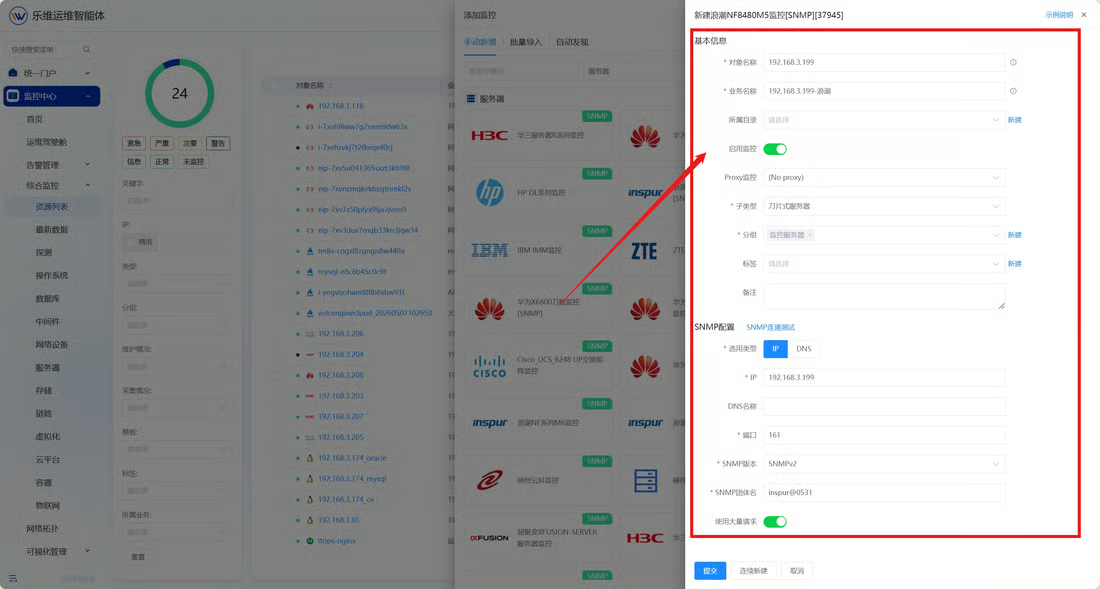

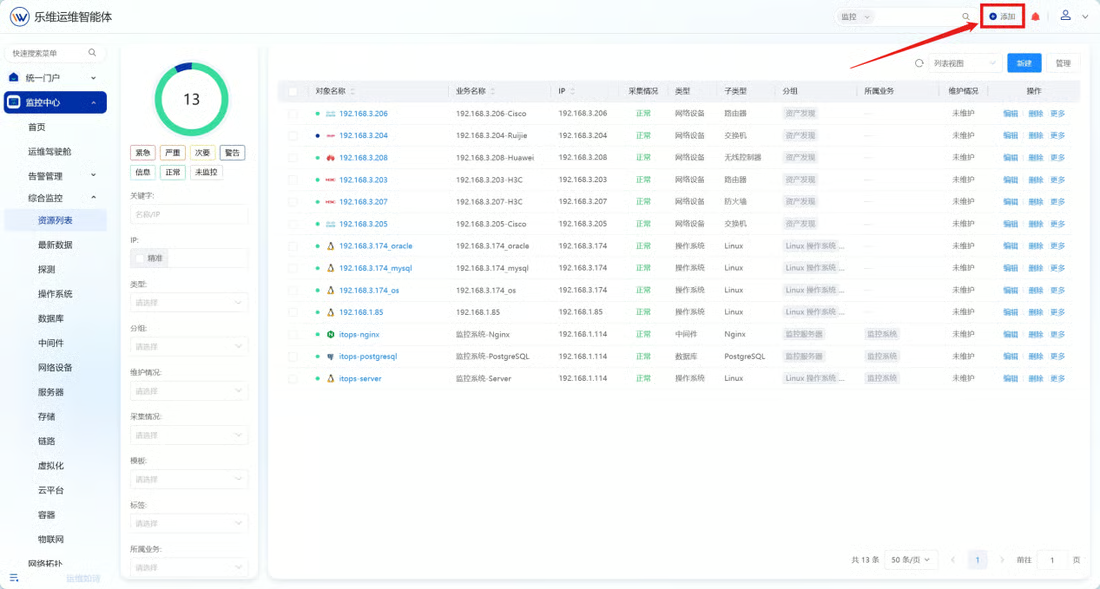

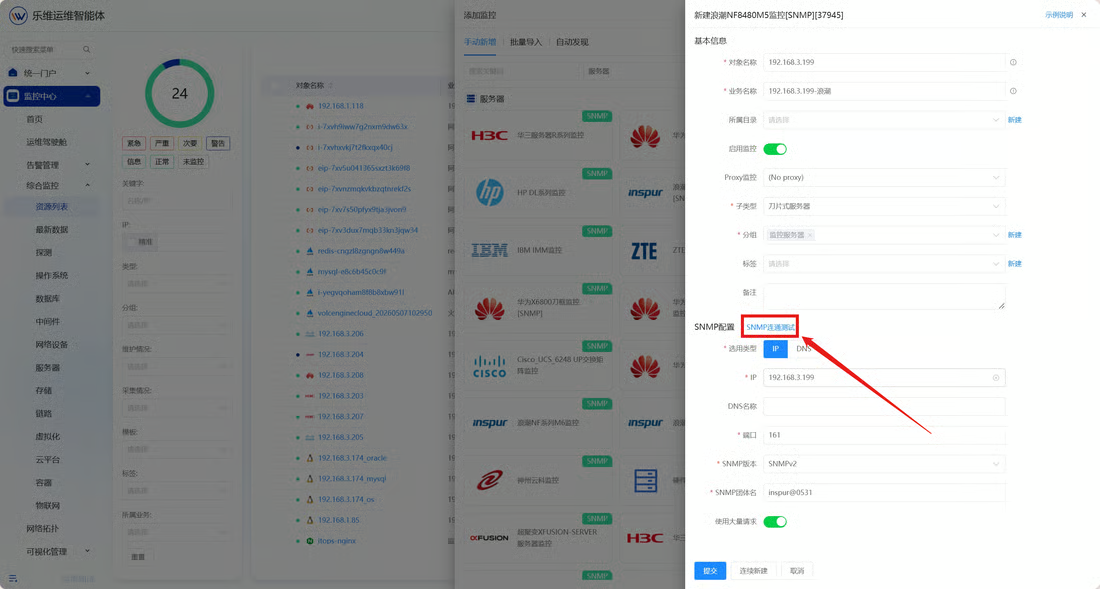

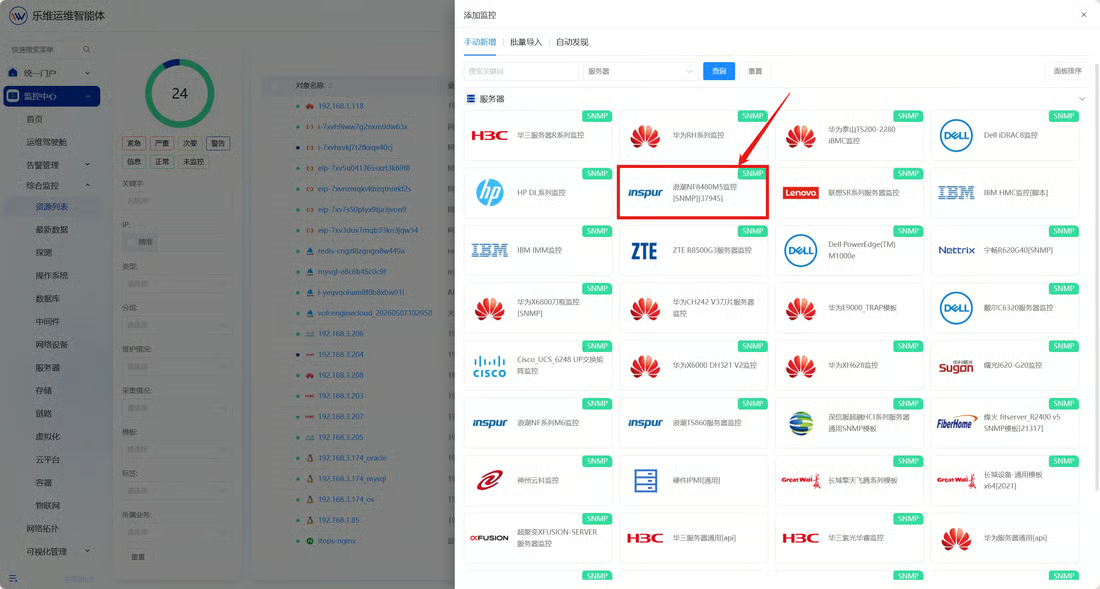

• 自动发现打底：按核心网段配置发现范围（IP段+ SNMP凭证）生成初始拓扑。
• 手工修正：自动发现不全的链路按架构图补节点、补链路。

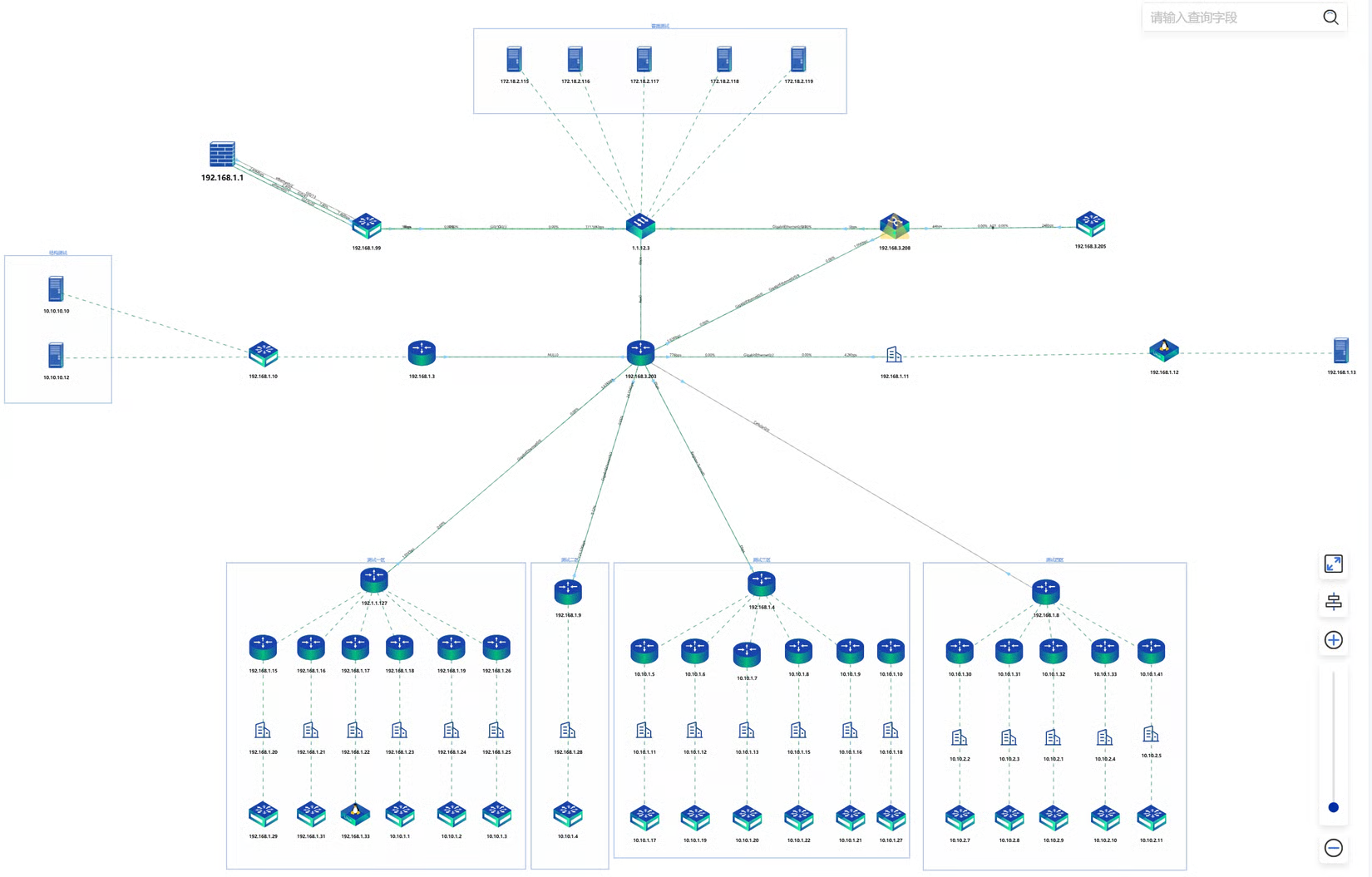

• 分层建图：总图只放骨干节点（≤30个），接入层和服务器区拆到子图，节点支持下钻。
• 链路绑定指标：链路绑定两端端口状态和带宽利用率，颜色随阈值变化。

03 常见问题及处理方式

典型应用场景

场景一：骨干链路故障定位

问题：几十个站点同时纳管，某站点失联后，只能靠电话逐级确认是专线故障还是站点内部故障。

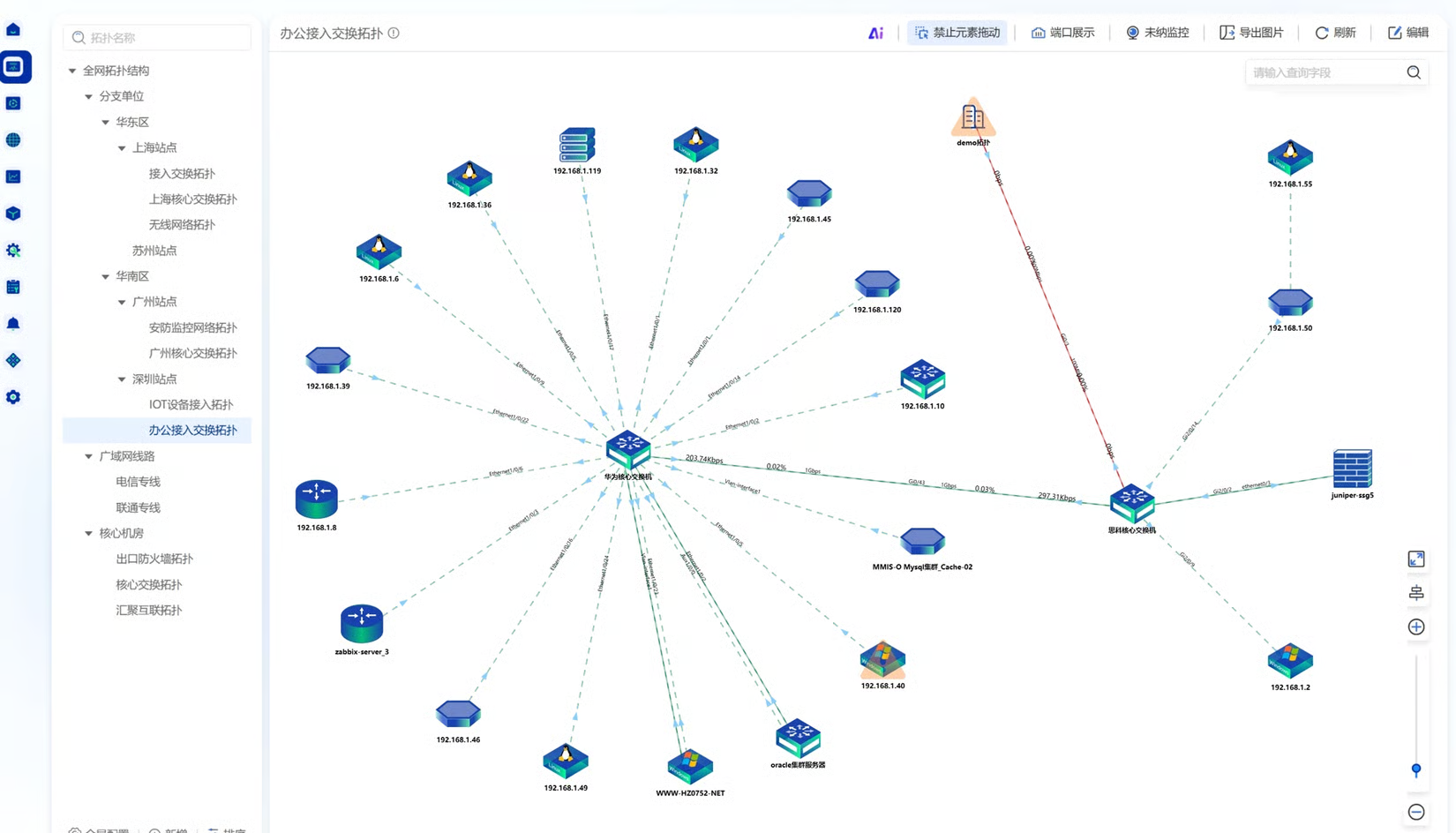

解决：拓扑图画出各站点间的专线链路，每条链路绑定两端端口状态和实时流量，中断或越限自动变红。

场景二：拓扑权限管理

问题：全公司共用一张拓扑图，人人可编辑。A组排查时拖动几下，B区的链路布局被打乱；一次误删，导致整张图结构错乱，排查半天才发现是有人改图；出了问题互相怀疑，但没有任何记录，无法定位是谁改的。大家被迫约定”非必要不动图”，拓扑图沦为摆设，没人敢维护。

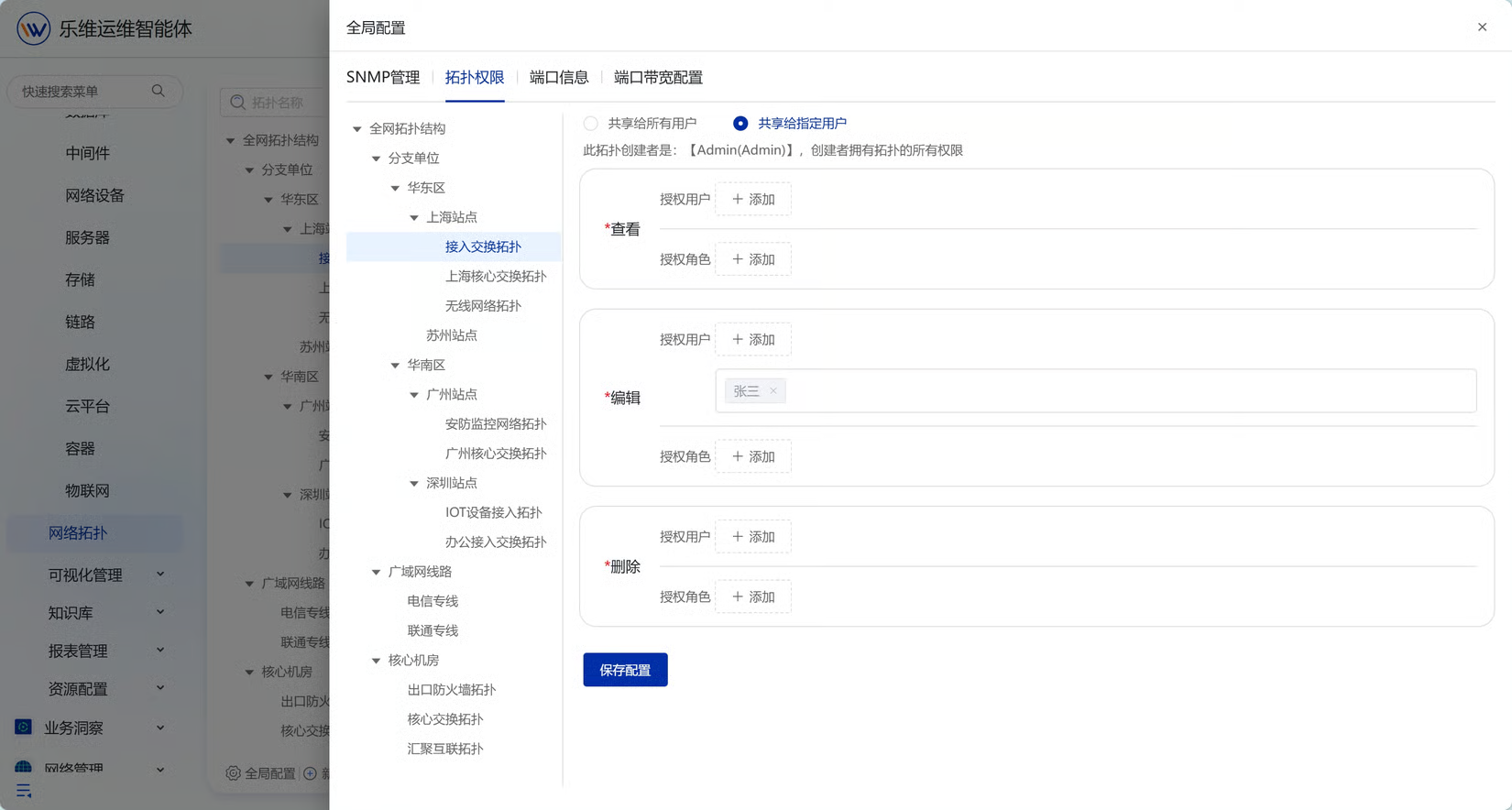

解决：一级目录按网络区域划分，目录即权限边界：按目录授权，各组只能编辑自己区域的图，越权操作直接拦截；每次修改自动留痕，谁改的、改了什么、什么时间，一目了然。
